Description du projet

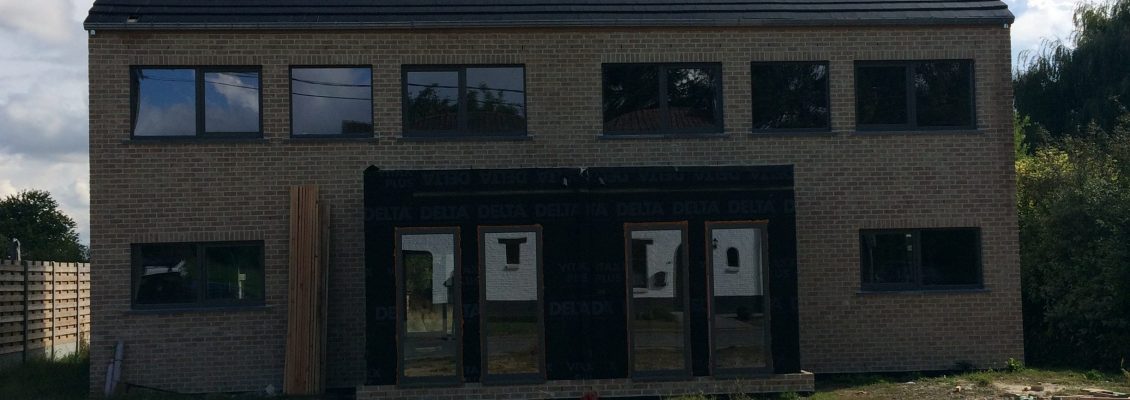

Sanitaire et ventilation pour des maisons jumelles

Type de client:   Particulier
Type de chantier: Construction Ossature Bois
Emplacement:   Thorembais-St-Trond
Année:   2016-2017
Matériel placé:

  • Tubage Ventilation: Acier Galvanisé Spiralé
  • Machine de Ventilation: BRINKS Renovent
  • Alimentation en eau: Système COMAP SKINpress (Multiskin+Rac. Sudopress + Collecteurs à robinets intégrés)
  • Groupe Hydrophore: Grundfos MQ 3-35
  • Bâti support WC Suspendu: GEBERIT Systemfix
  • Matériel Sanitaire: Sélection FACQ

Le client nous a contacté pour aménager une ancienne étable en salle de réception pour les événements familiaux.

Solution proposée

  • Pour la ventilation,  le tracé à été intégré dans le projet dès sa conception. La solution retenue a été le tubage en acier galvanisé spiralé. En effet, celui-ci est le système le moins énergivore, car l’intérieur est parfaitement lisse et les diamètres adaptés au débit nécessaire.


L’air circulant dans plusieurs tubes (type ventichape) dont la section équivaudrait à celle d’un seul tuyau, nécessite une consommation électrique des ventilateurs, de 3 à 4 fois supérieure, pour une maison unifamiliale.

Il faut donc tant que possible, préférer le système traditionnel, aux systèmes intégrés dans la chape!



  • Pour l’alimentation en eau , le sytème retenu est le tube multicouhe (PEX/AL/PEX) allant directement des collecteurs, vers les points de puisage.

Le principal avantage du système est de concentrer les raccords aux extrémités du circuits (collecteur et raccord final), et donc d’éviter tout risque de fuite en chape ou dans les murs, le tuyaux étant d’une seule pièce, sans raccord!
